英集芯IP6832是一款應用于無線耳機、智能手表、手環、榨汁機、果蔬清洗機等無線充電方案的支持AC-DC轉換10W功率無線充電接收SOC芯片。集成全橋同步整流電路,實現AC-DC轉換,提高電能轉換效率。內置32-bit MCU,簡化產品開發流程。支持10W無線電源接收,滿足快速充電需求。內置ASK調制電路和FSK解調電路,支持私有協議,兼容性強。支持有線充和無線充路徑切換,用戶可根據需求選擇充電方式。采用QFN24封裝,體積小巧,便于集成到空間緊湊的產品中。
一、微型化設計:4mm²空間集成完整充電系統

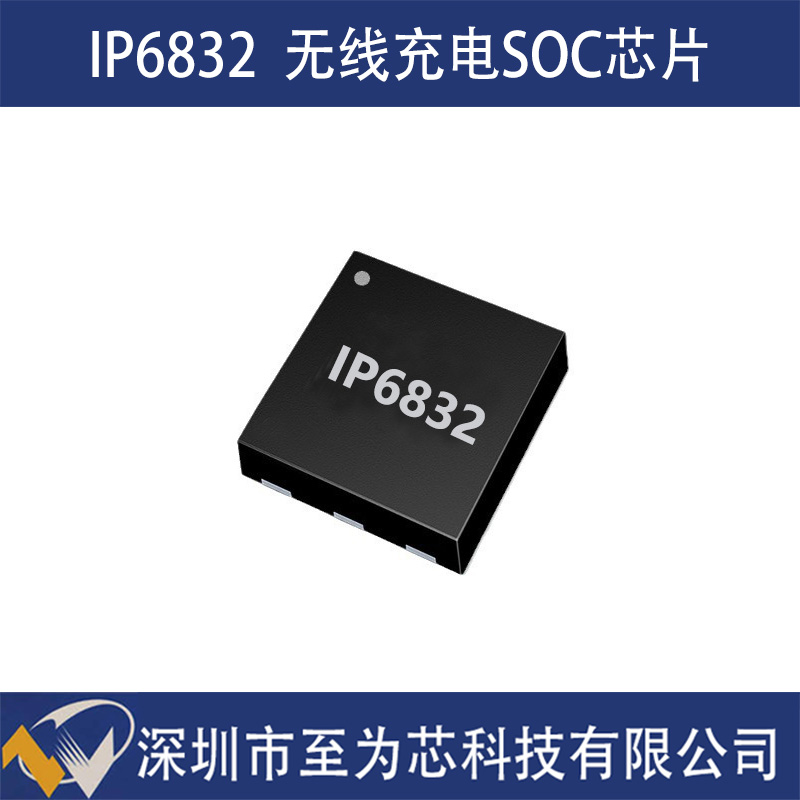

IP6832采用4mm×4mm QFN24封裝,集成了全橋同步整流電路、32位MCU、穩壓LDO、多通道ADC等核心模塊。這種設計改變了傳統方案需要外置MCU、整流橋、LDO等分立元件的模式,使PCB占板面積有所縮減。

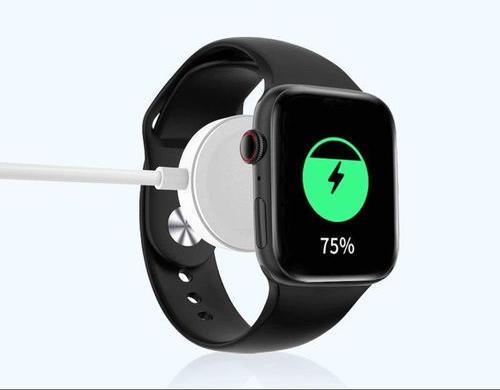

以智能手表應用為例,某品牌通過采用IP6832,將充電模塊體積從8mm×12mm壓縮至5mm×7mm。其底部裸露的散熱焊盤設計,配合0.5mm引腳間距,使芯片在10W滿載輸出時表面溫度可以保持在65℃以下。
二、智能化控制:內置MCU提升無線充電體驗
IP6832內置的32位MCU搭配10KB可重復編程存儲器,構建起智能決策系統。其多通道12位SAR ADC可實時監測電壓、電流、溫度等參數,配合動態功率管理(DPM)算法,能根據設備狀態調整充電策略:
動態電壓調節:輸出電壓在3.6V-9V間以100mV步進調節,適配智能手機、藍牙耳機、榨汁機等不同設備的充電需求。
路徑智能切換:支持VRECT(無線供電)與VBUS(有線供電)雙路徑輸入,當檢測到有線充電時可切換至更高效率模式。
異物檢測(FOD):通過實時分析線圈電感量變化,可在較短時間內識別金屬異物并切斷電源。
三、能效表現:電能轉換與能量管理的優化
IP6832通過技術創新實現能效提升:
全橋同步整流技術:采用軟開關架構將AC-DC轉換效率提升至較高水平。
動態限流控制:LDO輸出端集成智能限流電路,可根據電池SOC狀態調整充電電流。
低待機功耗:深度睡眠模式下功耗較低,有助于延長無線充電設備續航時間。
四、生態兼容:支持多種無線充電協議
IP6832通過WPC Qi 1.3&2.0認證,兼容主流品牌無線充電協議。其內置的ASK調制/FSK解調電路支持私有協議擴展:
充電狀態顯示:通過PWM控制LED指示燈實現多種燈效。
多設備充電:配合英集芯發射端芯片,可實現多設備同時充電。
醫療設備模式:通過調整電磁場強度,滿足植入式設備的特殊安全要求。
五、行業應用:多場景適用
目前,IP6832已應用于多個行業場景:
消費電子:用于無線充電耳機等設備。
智能家居:支持防水設計的無線充電產品。
醫療健康:在較寬溫度范圍內保持穩定充電性能。
工業設備:實現多塊電池的智能充電管理。
六、未來展望:持續發展的能量管理平臺
英集芯為IP6832提供了升級空間:
固件升級:通過MTP存儲器實現充電算法更新。
功能擴展:計劃推出支持更多協議的升級版本。
反向無線充電:研發支持應急供電的版本。
在無線充電技術向高功率、小型化、智能化發展的階段,IP6832為行業提供了解決方案。對于設備廠商而言,IP6832提供了涵蓋芯片、算法、協議等的能量管理方案。
