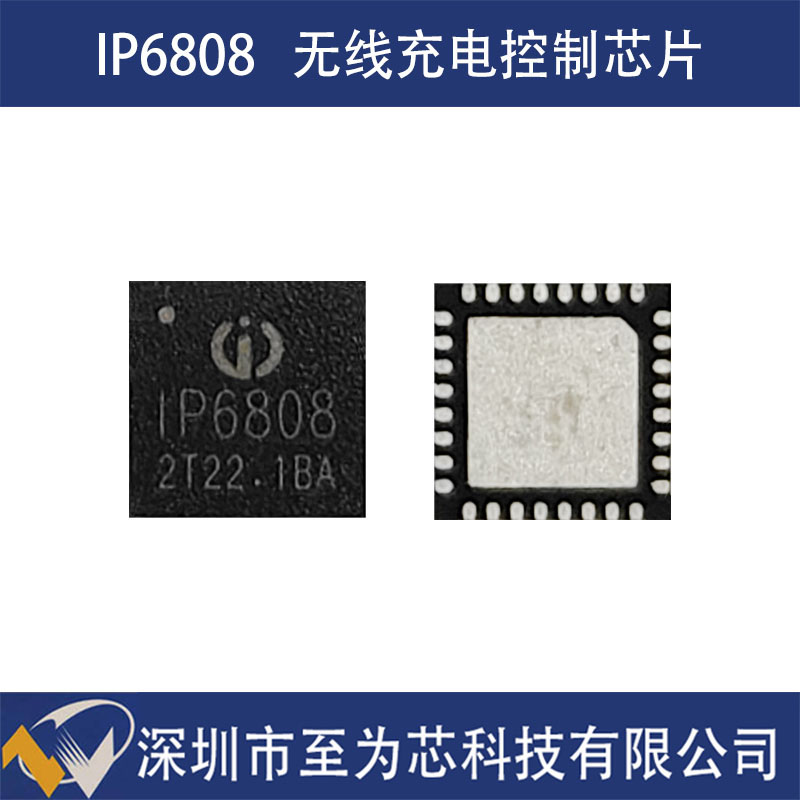

      英集芯IP6808是一款用于無線充電底座 、手機、智能手表、車載充電器等無線充電方案的5W到15W功率無線充電發射控制SOC芯片，兼容WPC Qi v1.2.4標準，支持A11線圈。通過PID算法動態調整PWM頻率，優化線圈輸出功率。支持DPM功能，適配不同輸入電壓。低功耗設計，靜態電流僅4mA，待機功耗極低。集成全橋驅動電路和電壓、電流兩路ASK通訊解調模塊，減少外圍元器件需求，降低BOM成本。采用QFN-32封裝，體積小巧，便于集成到各類設備中。

      一、多協議兼容：適配不同品牌，實現便捷充電

      IP6808兼容WPC Qi v1.2.4標準，支持5W基礎充電、蘋果7.5W協議、三星10W快充以及EPP 15W增強功率模式。這一特性使其能夠識別并適配不同品牌的設備需求。例如，當檢測到iPhone時，芯片可切換至7.5W功率輸出；面對三星Galaxy設備，則切換至10W模式。這種兼容性有助于實現"一板多用"的使用體驗。

      二、集成度設計：精簡的電路方案

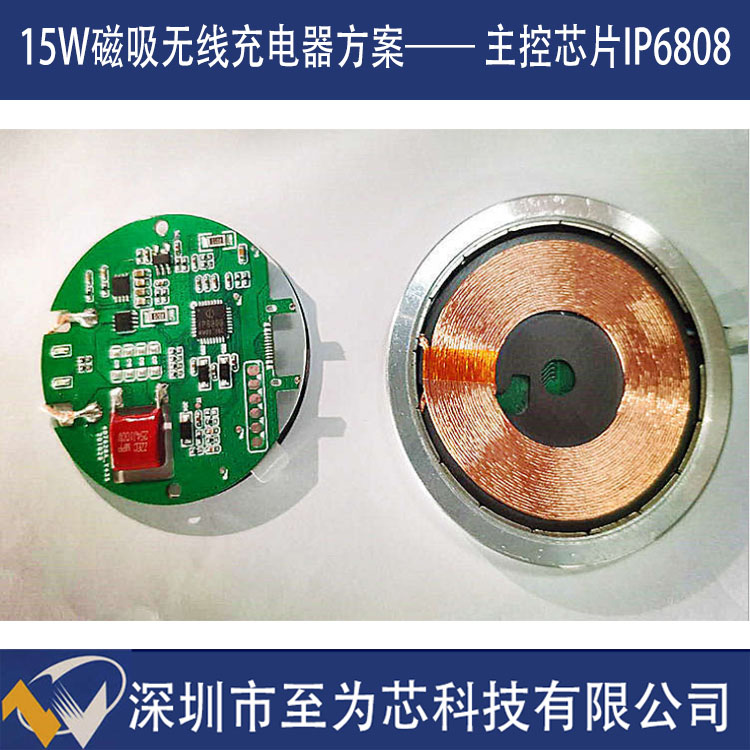

      相比傳統無線充電方案，IP6808通過將全橋驅動電路、ASK通訊解調模塊、異物檢測等功能集成于單顆芯片中，實現了精簡設計。這一設計使PCB板面積有所縮減，有助于超薄背夾充電器、車載無線充電支架等產品的開發。芯片內置的NMOS全橋驅動可直接驅動A11線圈，簡化了設計流程。

      三、功率管理：動態調節，提升效率

      IP6808搭載的PID算法可根據接收端設備電量變化，通過改變振蕩頻率調節輸出功率。例如，在手機電量較低時，芯片會提升輸出功率；而在涓流充電階段，則切換為低功率模式。實測數據顯示，其PWM頻率可調范圍為110kHz~205kHz，系統充電效率可達79%。芯片的靜態電流為4mA，適合車載等電壓波動環境。

      四、安全防護：多重保障措施

      IP6808集成了輸入過壓/電流保護和FOD異物檢測模塊。其FOD檢測功能能夠在較短時間內識別并切斷硬幣、鑰匙等金屬物體誤入充電區域時的供電。芯片還內置了溫控保護機制：當線圈溫度達到70℃時，自動降低功率；當溫度升至85℃時，進行斷電保護。這種控制策略有助于保障使用安全。

      五、應用場景：多樣的使用環境

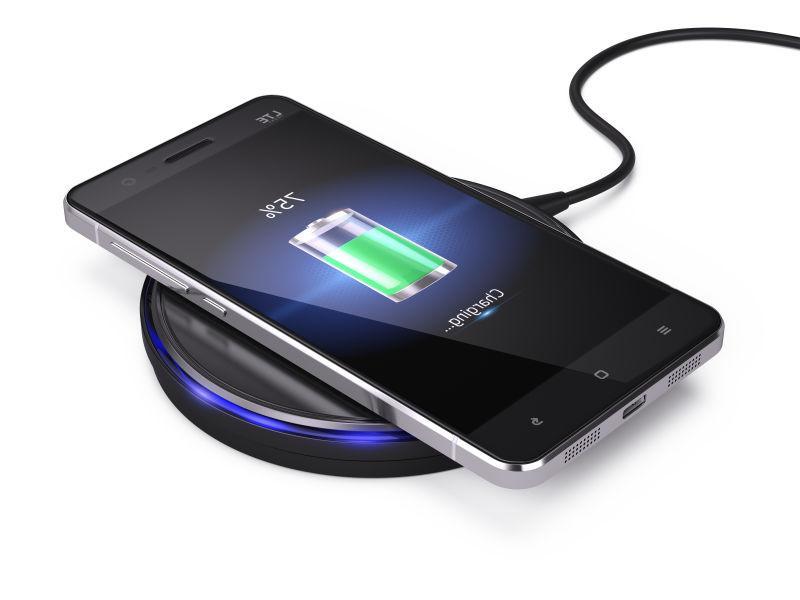

      IP6808的應用場景較為廣泛。在智能家居領域，可用于書桌、床頭柜的嵌入式充電模塊；在出行場景中，適用于車載無線充電支架；還可應用于共享單車的車筐、咖啡館的桌面等場所。搭配15W接收器時，30分鐘可為4000mAh電池充入一定電量，效率接近有線快充。隨著Qi2.0標準的普及，IP6808有望通過軟件更新兼容新協議。

      六、未來展望：技術持續演進

      隨著磁共振技術的發展，IP6808的后續版本可能進一步優化。例如，通過提升PWM頻率調節精度，改善充電距離；或是結合算法預測用戶行為，優化充電體驗。這顆芯片將繼續為無線充電領域提供技術支持，推動能源傳輸方式的發展。

      結語

      英集芯IP6808作為無線充電技術發展的一個案例，以集成度、多協議兼容、功率管理和安全防護等特點，為消費電子和車載充電領域提供了支持。這款產品的應用展現了無線能源技術的發展趨勢。
