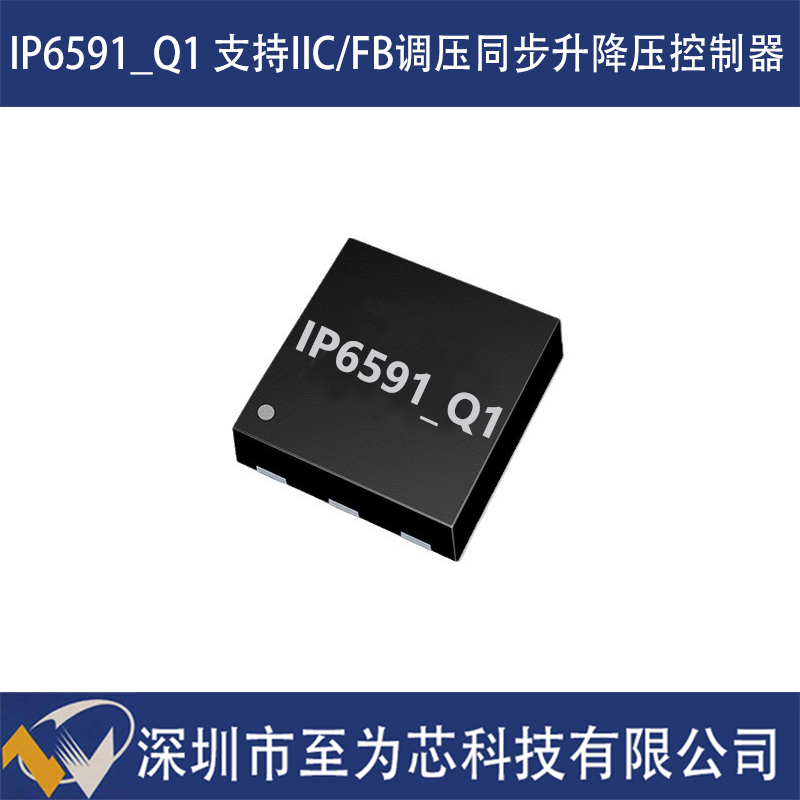

英集芯IP6591_Q1是一款專為車載應用設計的支持IIC/FB調壓的車規級DC-DC升降壓控制器，該芯片嚴格遵循AEC-Q100 Grade 2標準，適應-40℃至+105℃的寬溫工作環境，確保在極端條件下的穩定運行。同步升降壓架構設計，支持5V至36V的輸入電壓，可覆蓋車載電池不同情況下的電壓波動。輸出電壓范圍為3V至21V，可通過IIC接口或FB引腳靈活配置。采用QFN40L封裝，體積小巧，適合空間受限的車載應用場景，僅需一個電感和功率MOSFET即可構建完整的升降壓轉換器，簡化外圍電路設計，降低BOM成本。
一、寬電壓輸入，適應復雜車載環境
車載電源環境復雜多變，電壓波動范圍大。IP6591_Q1支持5V至36V的寬輸入電壓范圍，覆蓋12V/24V車載系統，無論是發動機啟動時的電壓驟降，還是高速充電時的高壓輸入，都能輕松應對。其輸出電壓范圍覆蓋3V至21V，并可通過IIC接口或FB引腳靈活調整，滿足不同車載設備的電壓需求，無論是高功率的導航屏幕，還是低電壓的傳感器模塊，都能提供精準、穩定的電源支持。
二、CV/CC雙模式輸出，保障負載安全
IP6591_Q1具備恒壓（CV）與恒流（CC）雙模式輸出特性，可根據負載情況自動切換。當輸出電流小于設定值時，工作于CV模式，確保輸出電壓恒定；當輸出電流超過設定值時，自動切換至CC模式，降低輸出電壓，避免過載損壞設備。這一特性在車載充電場景中尤為重要，例如為智能手機、平板電腦等設備充電時，既能提供快速充電所需的電壓，又能防止過流對設備造成損害。
三、高精度14-bit ADC，提升系統控制精度
內置的14-bit高精度模數轉換器（ADC）是IP6591_Q1的另一大亮點。它能夠精確測量輸入和輸出電壓，為系統提供實時、準確的反饋信息，從而大幅提升系統控制的精度和可靠性。在車載導航系統中，這一特性可確保GPS模塊在電壓波動時仍能穩定工作，避免因電源不穩定導致的定位偏差。
四、多重保護機制，確保系統安全
車載電源管理系統的安全性至關重要。IP6591_Q1集成了輸入欠壓保護、輸出過流保護、輸出欠壓保護、短路保護和過溫保護等多重保護機制，確保系統在各種異常情況下都能穩定運行。例如，當蓄電池電壓過低時，系統會自動限制或關閉非關鍵負載，避免蓄電池過度放電，保障汽車的起動性能。此外，其2KV的靜電放電防護能力可有效增強系統的抗干擾性能，適用于復雜的車載電磁環境。
五、高集成度設計，簡化外圍電路
IP6591_Q1采用QFN40L（5mm×5mm）封裝，體積小巧，適合空間受限的車載應用場景。其高集成度設計僅需一個電感和功率MOSFET即可構建完整的升降壓轉換器電路，顯著簡化了外圍設計，降低了BOM成本。這一特性在車載信息娛樂系統中尤為重要，可幫助工程師在有限的PCB空間內實現高效的電源管理方案。
六、典型應用場景，滿足多樣化需求
IP6591_Q1特別適用于車載DC-DC升降壓轉換器，其高效、可靠的性能能夠滿足汽車電子系統對電源管理的嚴格要求。典型應用包括：
車載信息娛樂系統：為顯示屏、處理器等提供穩定電源，確保高清視頻播放和流暢操作體驗。
車載導航系統：適應電壓波動，確保GPS模塊持續工作，提供精準定位服務。

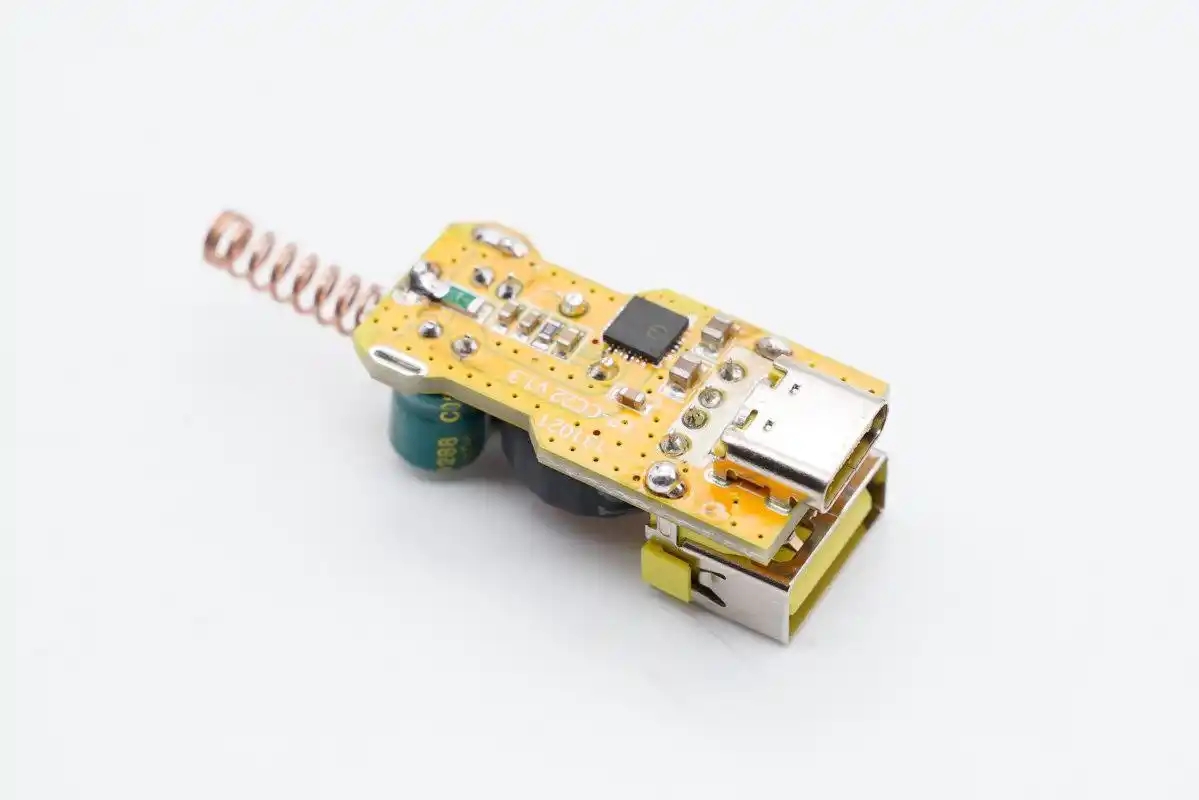

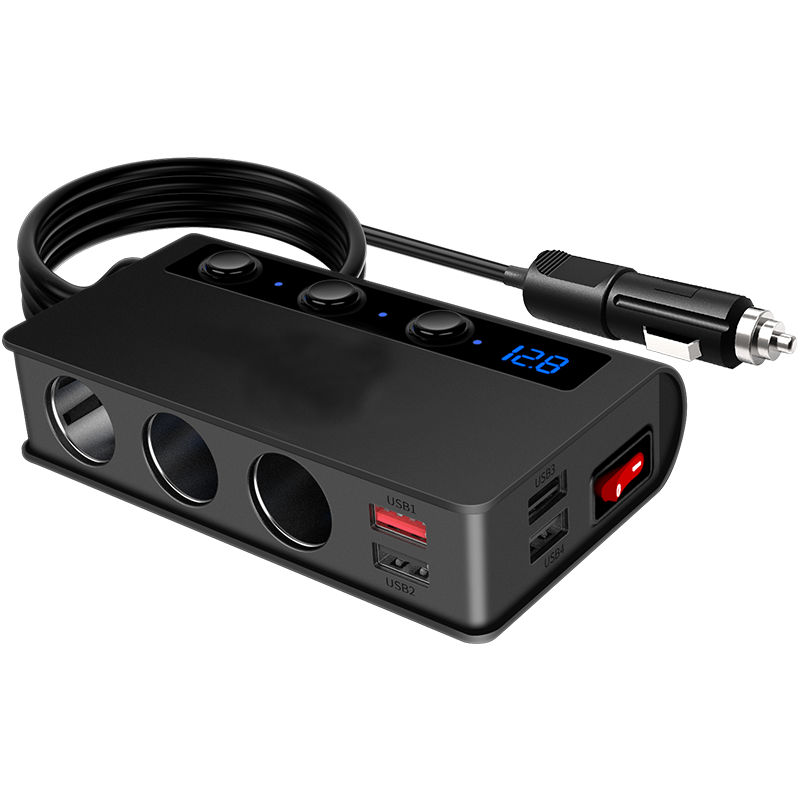

車載充電設備：支持快充協議，兼容多種設備充電需求，提升充電效率。
其他車載電子設備：如ADAS傳感器、行車記錄儀等對電源穩定性要求高的設備。
七、總結：性能卓越，車載電源的理想選擇
英集芯IP6591_Q1以其寬電壓范圍、高精度控制、多重保護機制和高集成度設計，成為車載電源管理領域的性能標桿。無論是從寬輸入電壓范圍、輸出電壓可調性、CV/CC輸出特性，還是從多重保護功能和ESD防護能力來看，IP6591_Q1都展現出了卓越的性能和競爭力。
